VÁLVULA DE RETENÇÃO TIPO WAFER
Classe – Pressão 150 Libras
- Montagem entre flanges em aço ASTM A-216 WCB – Classe 150 LBS
- Instalação horizontal / vertical;
- Corpo em FºFº fundido / Inox AISI 304;
- Disco em Aço Inox AISI 304;
- Vedação EPDM / metal-metal;
- Eixo em Aço Inox AISI 410 e mola em Aço Inox AISI 302;
- Construção conforme API-594

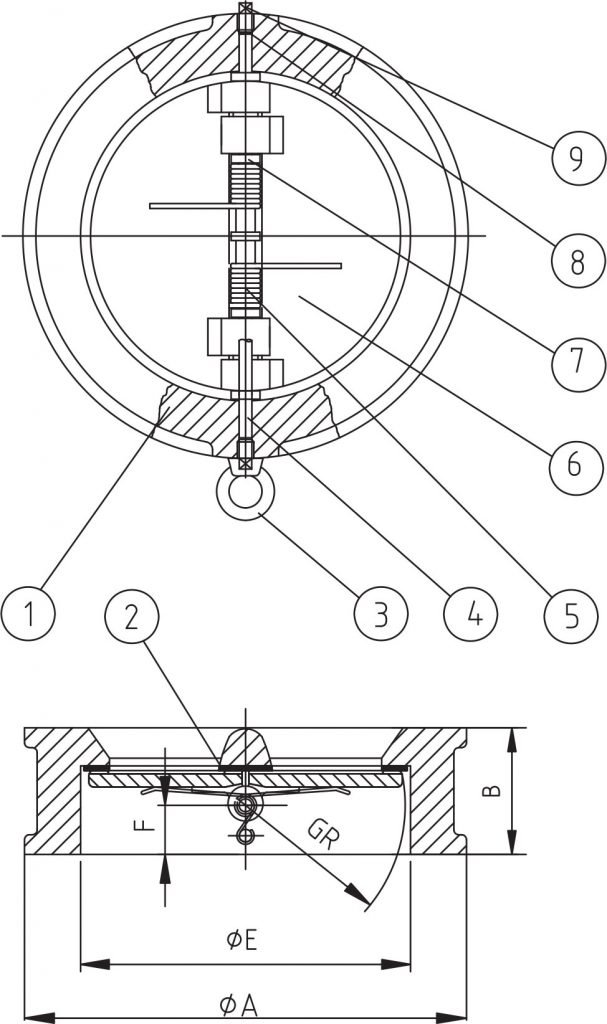

| POS | NOME | MATERIAL |
| 1 | corpo | ASTM A-126 |
| 2 | vedação | EPDM |
| 3 | olhal de suspensão | aço carbono |
| 4 | eixo | SS410 |
| 5 | mola | SS410 |
| 6 | duo flap | CF8 |
| 7 | bucha | PTFE |
| 8 | packing | EPDM |
| 9 | bujão | aço carbono |
| DN | 2” | 2.1/2” | 3” | 4” | 5” | 6” | 8” | 10” | 12” | 14” | 16” |
| A | 102 | 121 | 133 | 171 | 193 | 219 | 276 | 336 | 406 | 445 | 511 |
| B | 60 | 67 | 73 | 73 | 83 | 98 | 127 | 146 | 181 | 184 | 190 |
| E | 65 | 78 | 94 | 117 | 145 | 171 | 222 | 276 | 328 | 375 | 416 |
| F | 25 | 29 | 28 | 27 | 38 | 43 | 66 | 71 | 102 | 89 | 92 |
| GR | 29,2 | 36,1 | 43,4 | 54,7 | 67,7 | 78,6 | 104,4 | 128,1 | 156,7 | 179,9 | 194,5 |
